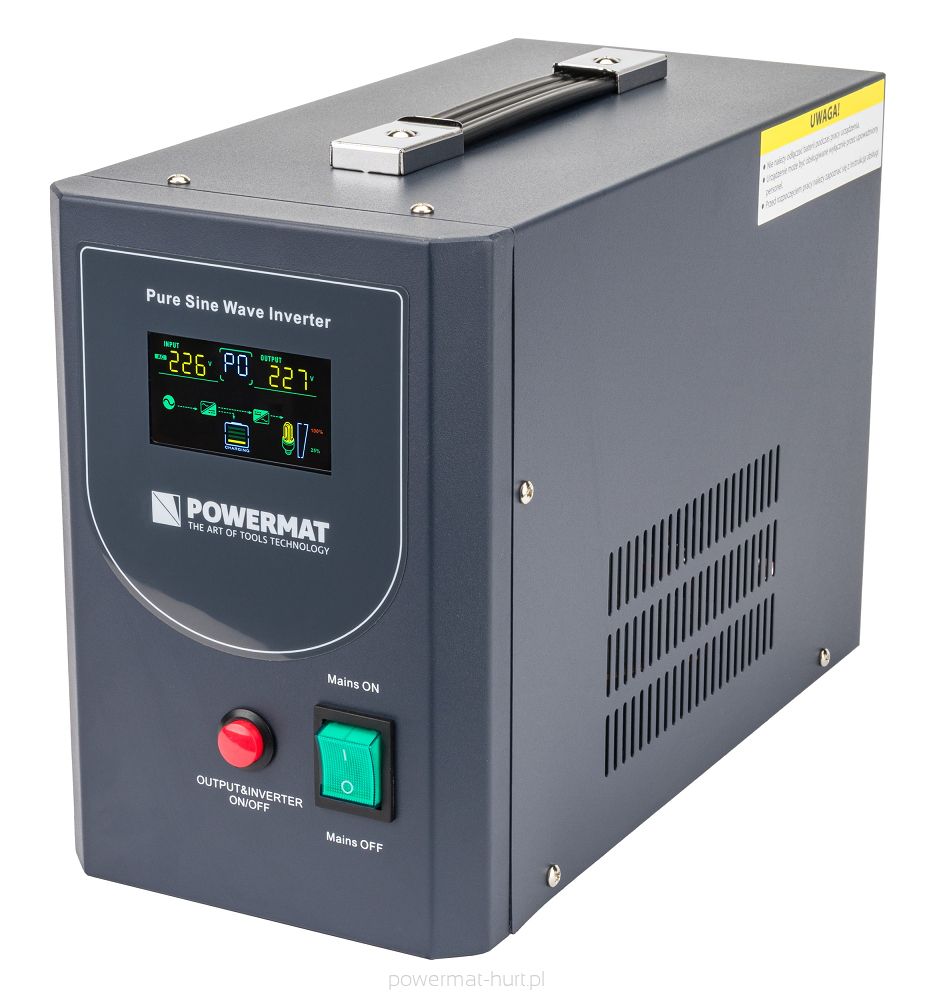

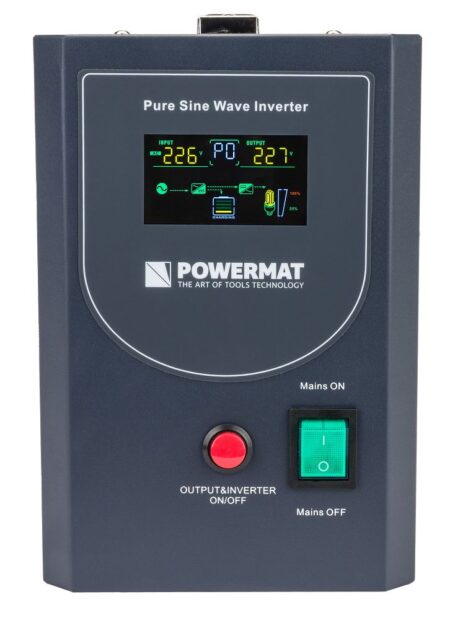

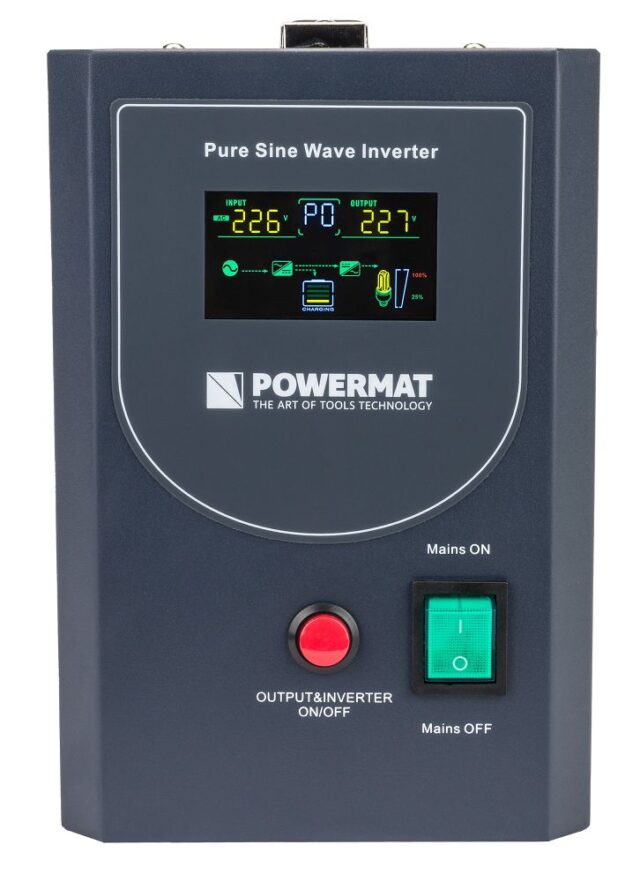

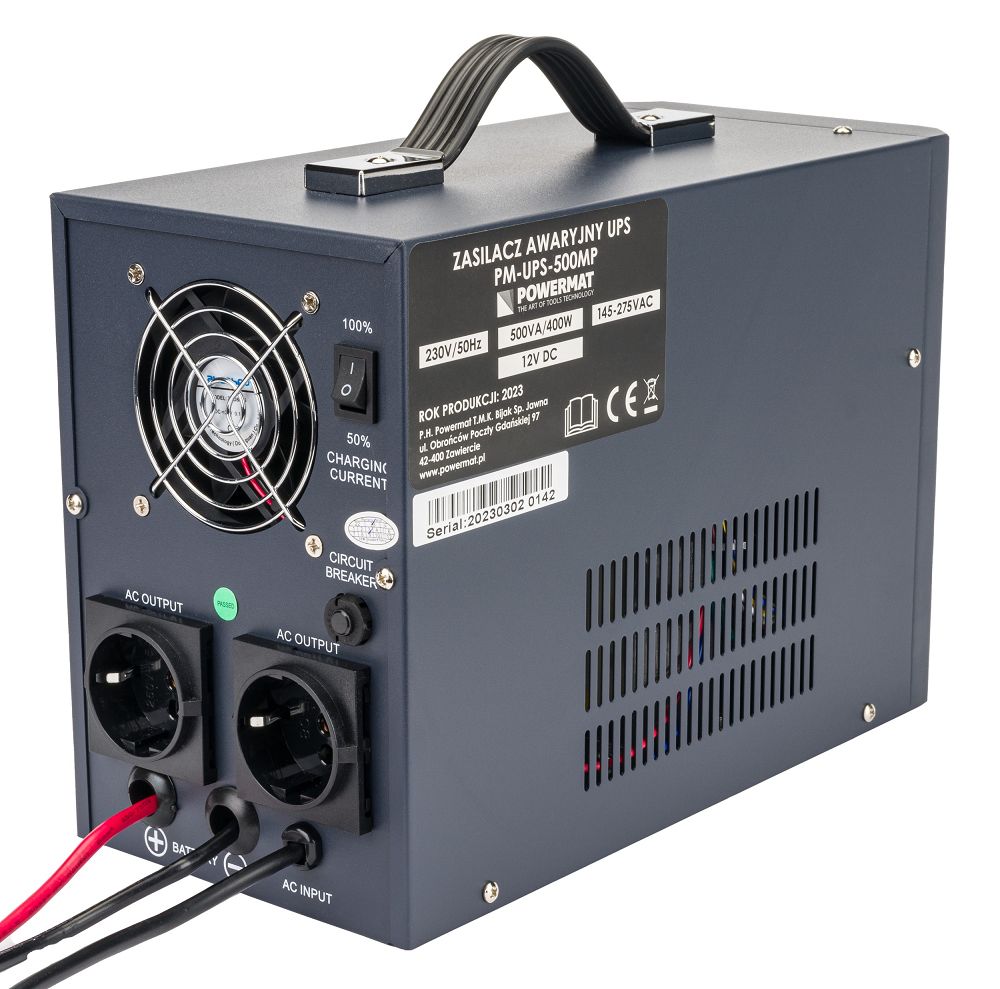

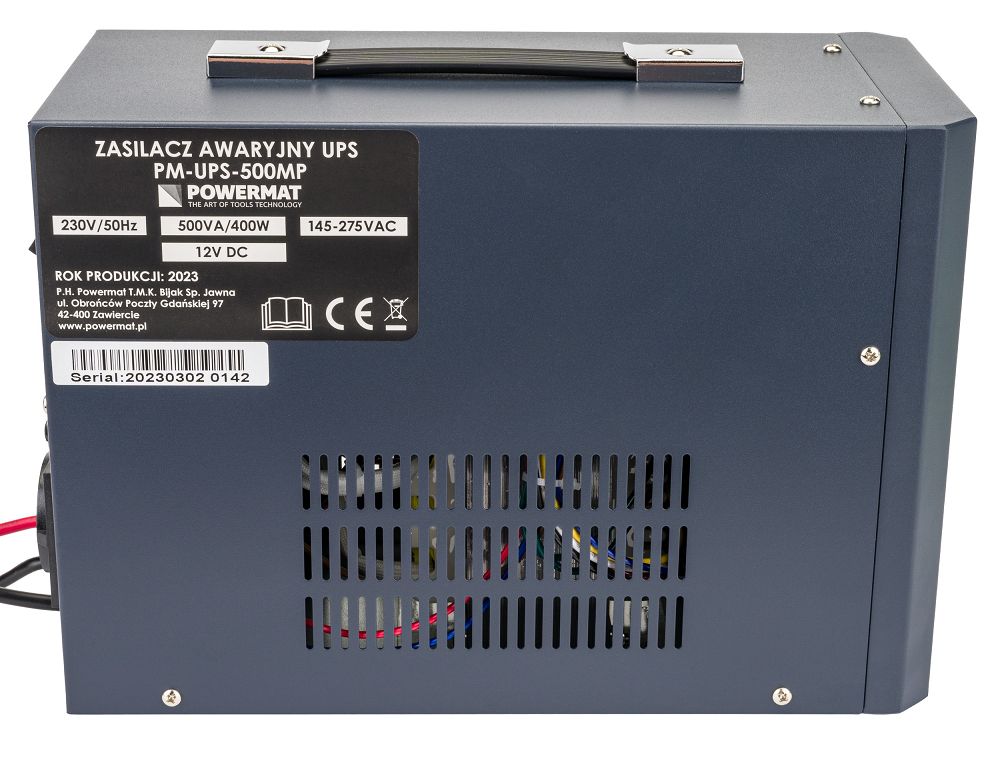

Katkematu toite allikas (UPS) POWERMAT PM-UPS-500MP

Katkematu toite allikas (UPS), mis tagab stabiilse ja katkematu voolu elektroonikaseadmetele ka voolukatkestuse ajal. Seade ühendab endas DC/AC-inverteri, katkematu toite allika (UPS) ja automaatse akulaadija funktsioonid. Stabiilse võrgupinge olemasolul laeb seade automaatselt ühendatud 12 V akut. Seade on mõeldud töötama koos väliste AGM VRLA või GEL tüüpi akudega.

Tehnilised andmed

• Võimsus: 500 VA / 400 W
• Sisendpinge: 230 V AC
• Väljundpinge: 230 V AC

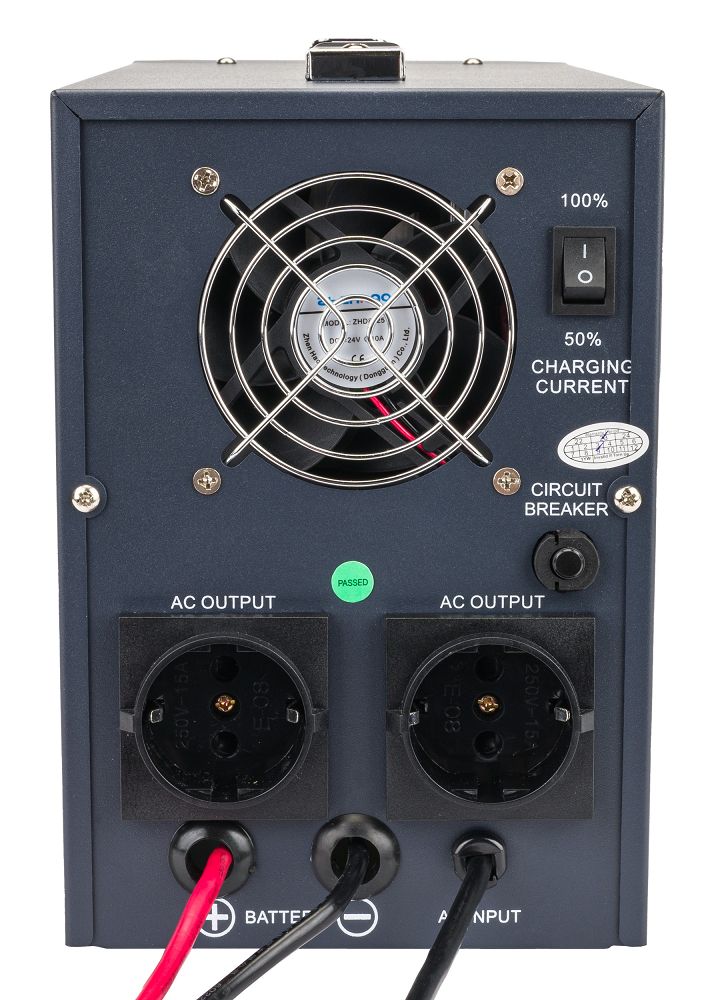

• Väljundpesad: 2x 230 V (Schuko, maandusega)
• Väljundkaitse: Kaitse
• Sagedus: 50 Hz
• Trafo tüüp: Toroidtrafo
• Pinge stabiliseerimine (AVR): Jah
• Väljundpinge kuju: Puhas siinuslaine (Pure Sine Wave)
• Lainekuju moonutus: ≤ 3%
• Toetatud akutüübid: 12 V – AGM VRLA ja GEL
• Laadimispinge: 13,6 V
• Maksimaalne laadimisvool: 8 A
• Aku tühjenemise kaitsepunkt: 10,2 V
• Ümberlülitusaeg (võrk -> aku): < 10 ms
• Tööaeg: Sõltub ühendatud aku(de) mahutavusest
• Helisignaalid: Jah (kirjeldus kasutusjuhendis)
• Toote kaal koos pakendiga: 7,7 kg

Funktsioonid ja omadused

• Tehnoloogia: Liini-interaktiivne (Line-interactive) UPS.
• Puhas siinuslaine: Genereerib identse siinuspinge vooluvõrguga, mis võimaldab toita ka induktiivseid seadmeid (nt mootorid, kompressorid, külmikud).
• Toroidtrafo: Tagab kõrge kasuteguri ja madala tühijooksuvoolu võrreldes vanemate E-tüüpi trafodega.
• Juhtimine: Kiire 32-bitine mikroprotsessor tagab täpse ja tõrgeteta töö.
• Külmkäivitus (Cold Start): Seadet on võimalik käivitada akurežiimis ilma võrguühenduseta.
• Jahutus: Nutikas jahutusventilaatori juhtimine, mis sõltub seadme temperatuurist ja koormusest.

Töörežiimid ja LCD ekraan

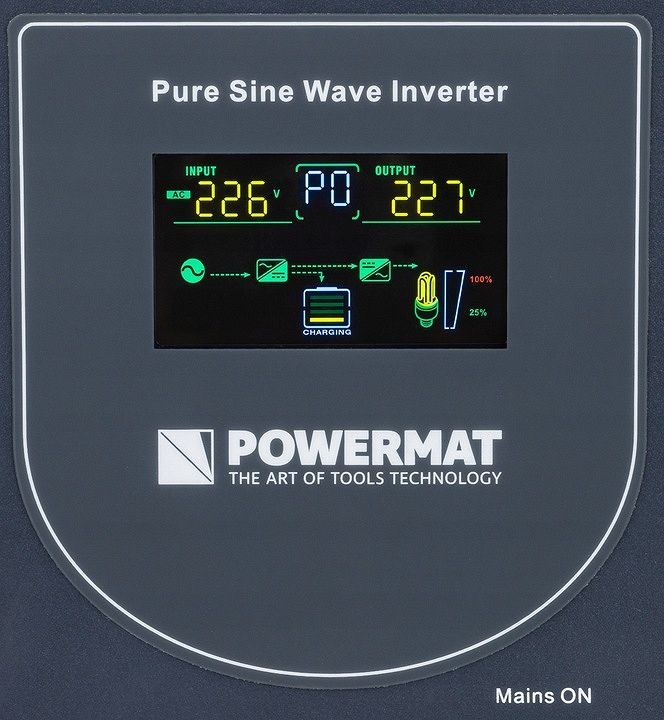

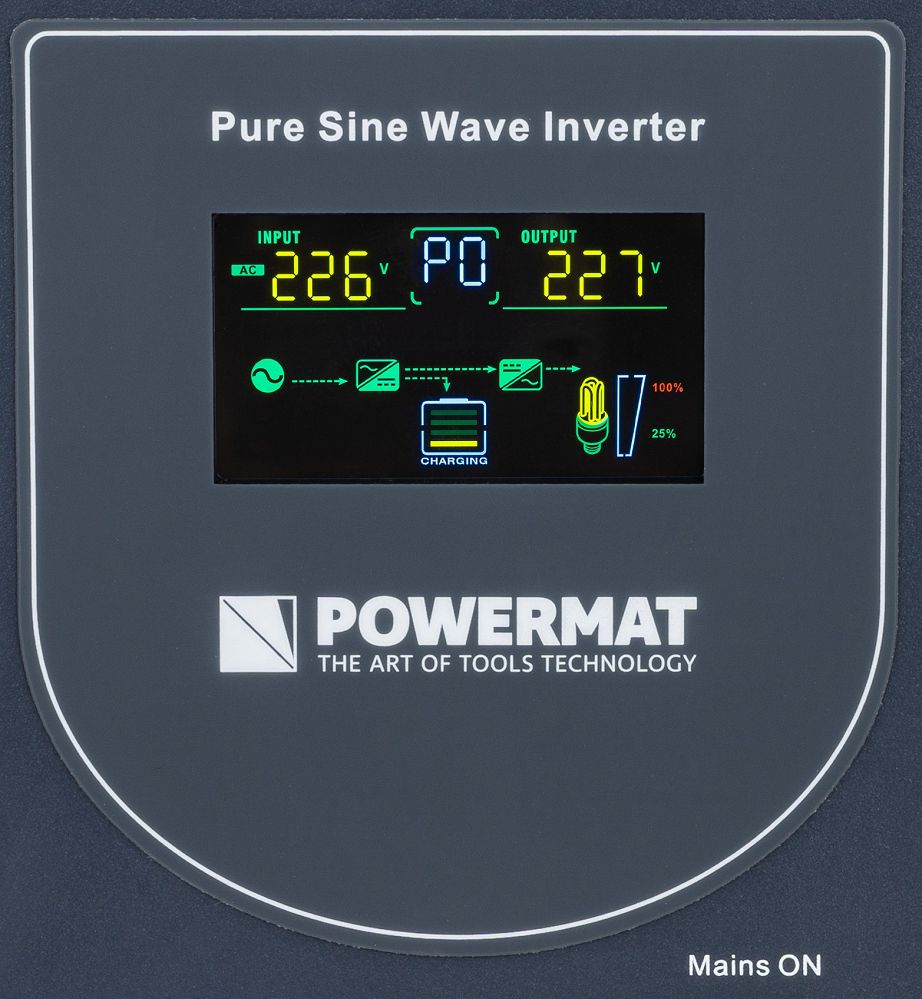

Sisseehitatud LCD-ekraan kuvab selgelt seadme olulisemaid parameetreid: sisend- ja väljundpinge, sagedus (Hz), aku laetuse tase, koormus ja hetkel aktiivne töörežiim.

• UPS-režiim: Seade toidab koormust vooluvõrgust, laadides samal ajal akut. Ebastabiilse pinge või voolukatkestuse korral lülitub koheselt akutoitele.
• Laadija režiim: Ainult aku laadimine, ilma et koormust toidetaks.
• Inverteri režiim: Seade toidab koormust otse akust, ilma et oleks ühendatud vooluvõrku.

Kaitsemehhanismid

• Ülekoormuskaitse
• Aku ülelaadimise ja süvatühjenemise kaitse
• Lühisekaitse
• Termokaitse
• Kaitse liiga kõrge ja madala sisendpinge eest

Kasutusvaldkonnad

Seade sobib katkematut toidet ja kaitset vajavatele seadmetele, näiteks:

• Keskkütte ahjud, pumbad ja kontrollerid
• Arvutid, serverid, tööjaamad
• Alarmsüsteemid
• Telekommunikatsiooni- ja fiskaalseadmed
• Audio- ja videotehnika

Aku ühendamine

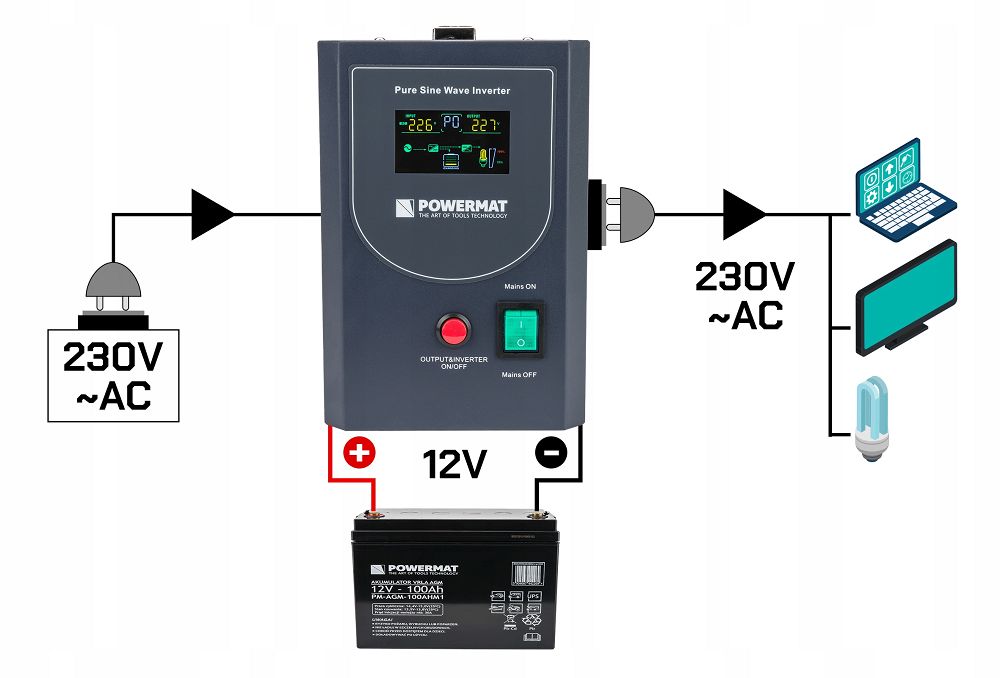

Seade nõuab välise 12 V aku ühendamist. Akusid ühendades tuleb tagada korrektne polaarsus (+ klemm ühendada “+” pesaga ja – klemm “-” pesaga).

• Mitme aku ühendamine (paralleelühendus): Suurema mahtuvuse saavutamiseks tuleb akud ühendada paralleelselt. Soovitatav on kasutada sama mahtuvuse, tehnoloogia (nt kõik AGM) ja kulumisastmega akusid. Ühenduskaablid peavad olema piisava ristlõikega ja võimalikult lühikesed.
