UPS avariitoiteallikas puhta siinusega

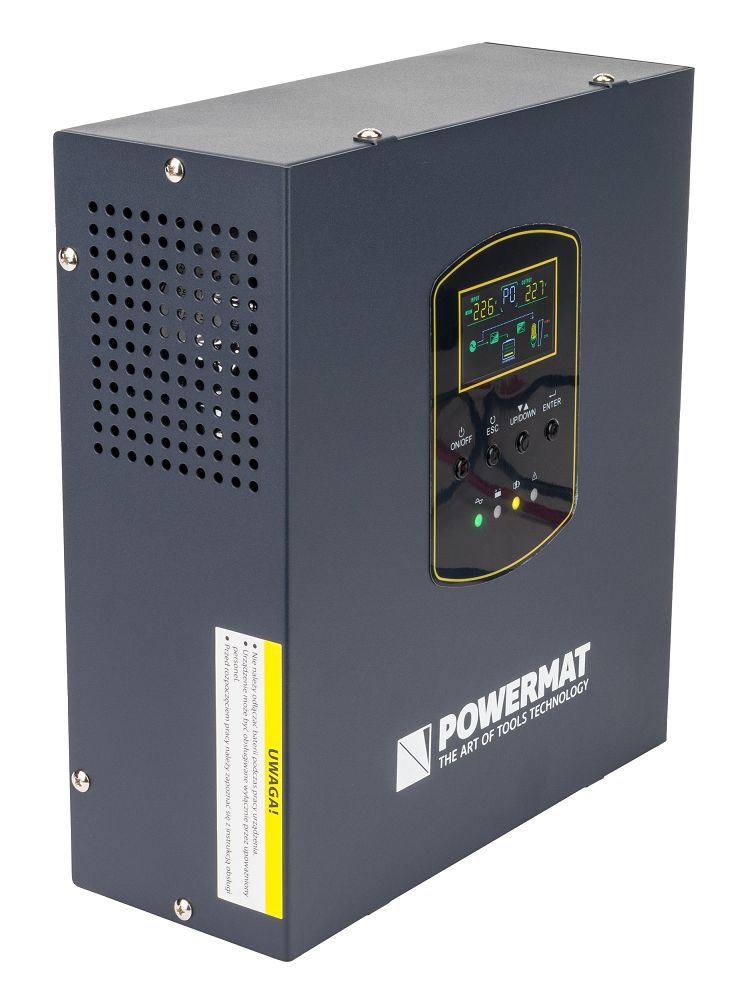

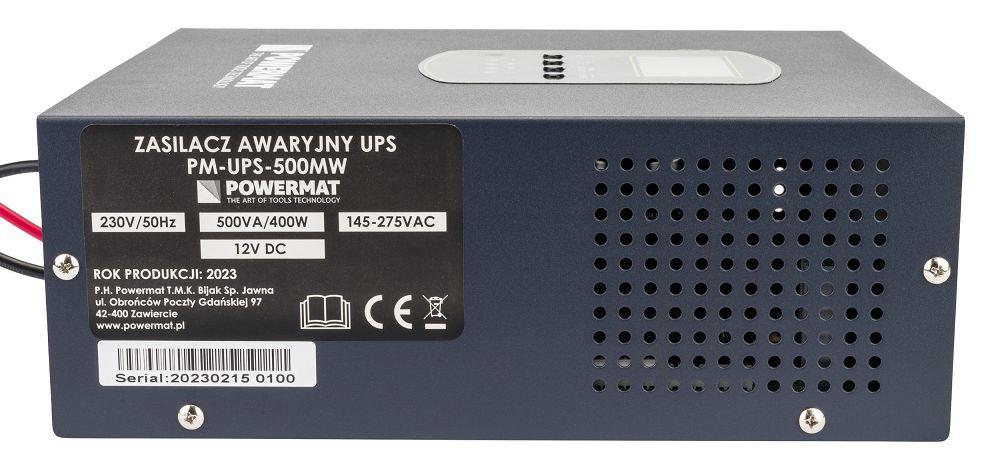

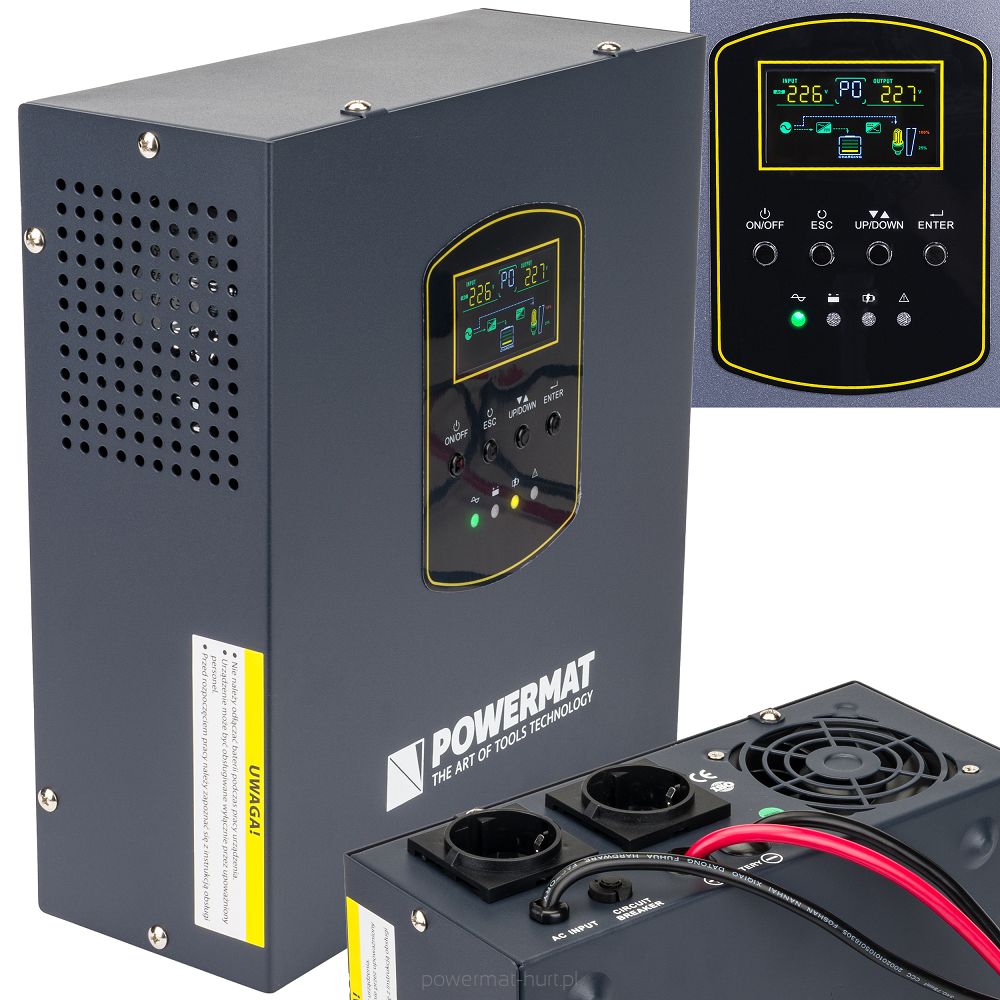

Katkematu toite allikas (UPS) POWERMAT PM-UPS-500MW
Katkematu toite allikas (UPS), mis tagab stabiilse ja katkematu voolu elektroonikaseadmetele ka voolukatkestuse ajal. Seade ühendab endas DC/AC-inverteri, katkematu toite allika (UPS) ja automaatse akulaadija funktsioonid. Stabiilse võrgupinge olemasolul laeb seade automaatselt ühendatud 12 V akut. Seade on mõeldud töötama koos väliste AGM VRLA või GEL tüüpi akudega.
Tehnilised andmed
Võimsus: 500 VA / 300 W
Sisendpinge: 230 V AC
Väljundpinge: 230 V AC

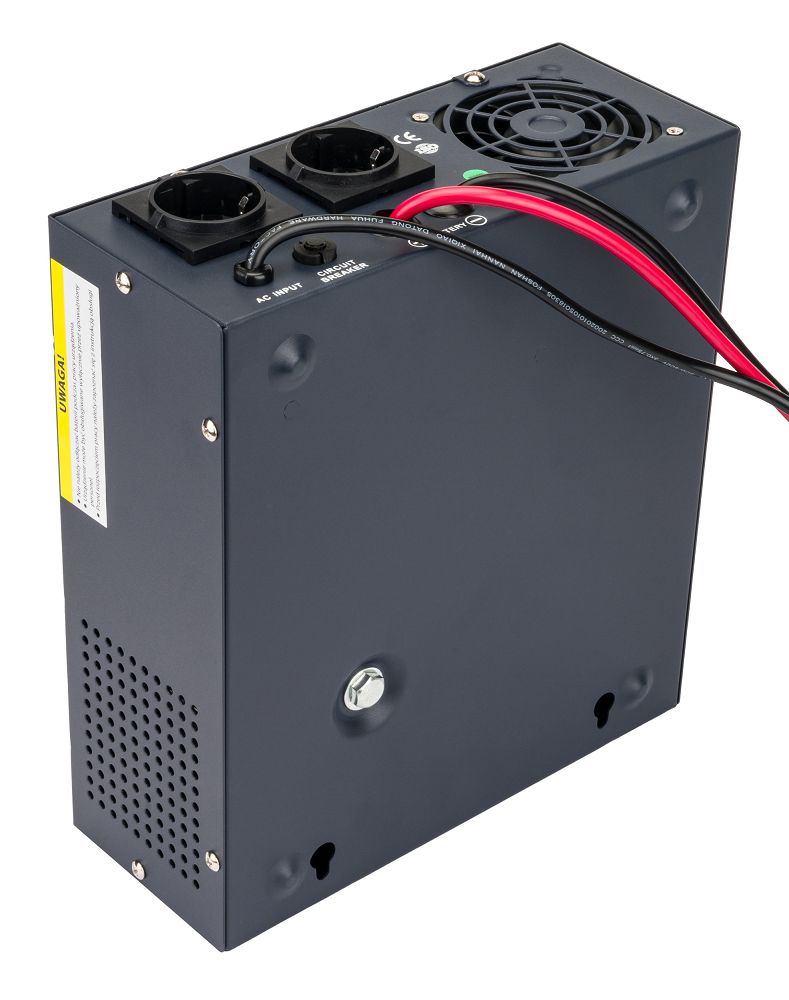

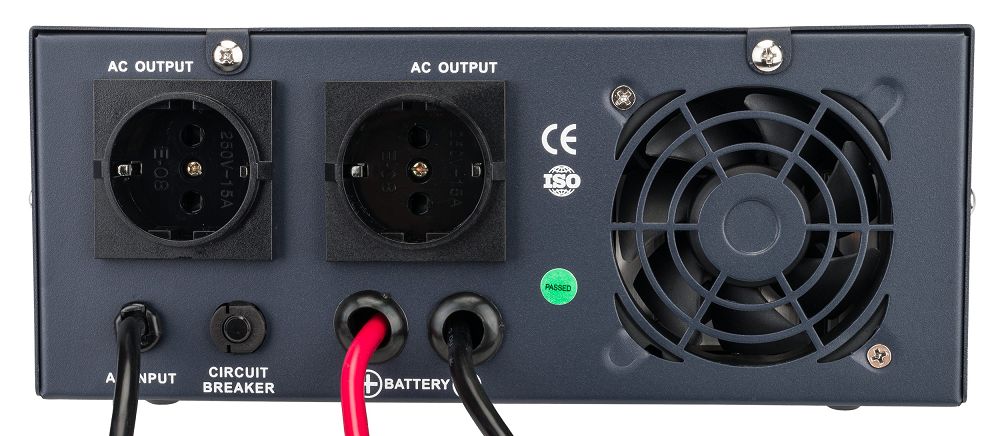

Väljundpesad: 2x 230 V (Schuko, maandusega)
Sagedus: 50 Hz
Trafo tüüp: Toroidtrafo
Pinge stabiliseerimine (AVR): Jah
Väljundpinge kuju: Puhas siinuslaine (Pure Sine Wave)
Lainekuju moonutus: ≤ 3%
Toetatud akutüübid: 12 V – AGM VRLA ja GEL
Laadimispinge: 13,6 V
Maksimaalne laadimisvool: 11 A
Aku tühjenemise kaitsepunkt: 10,5 V
Ümberlülitusaeg (võrk -> aku):
Tööaeg: Sõltub ühendatud aku(de) mahutavusest
Helisignaalid: Jah (kirjeldus kasutusjuhendis)
Toote kaal koos pakendiga: 6,2 kg
Funktsioonid ja omadused
Tehnoloogia: Liini-interaktiivne (Line-interactive) UPS.
Puhas siinuslaine: Genereerib identse siinuspinge vooluvõrguga, mis võimaldab toita ka induktiivseid seadmeid.
Toroidtrafo: Tagab kõrge kasuteguri ja madala tühijooksuvoolu.
Juhtimine: Kiire 32-bitine mikroprotsessor tagab täpse ja tõrgeteta töö.
Külmkäivitus (Cold Start): Seadet on võimalik käivitada akurežiimis ilma võrguühenduseta.
Jahutus: Nutikas jahutusventilaatori juhtimine, mis sõltub seadme temperatuurist ja koormusest.

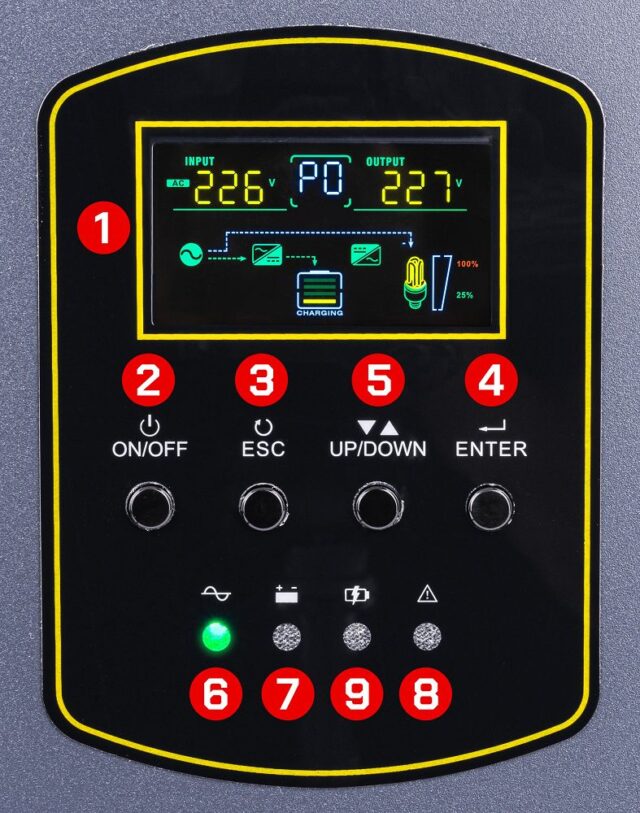

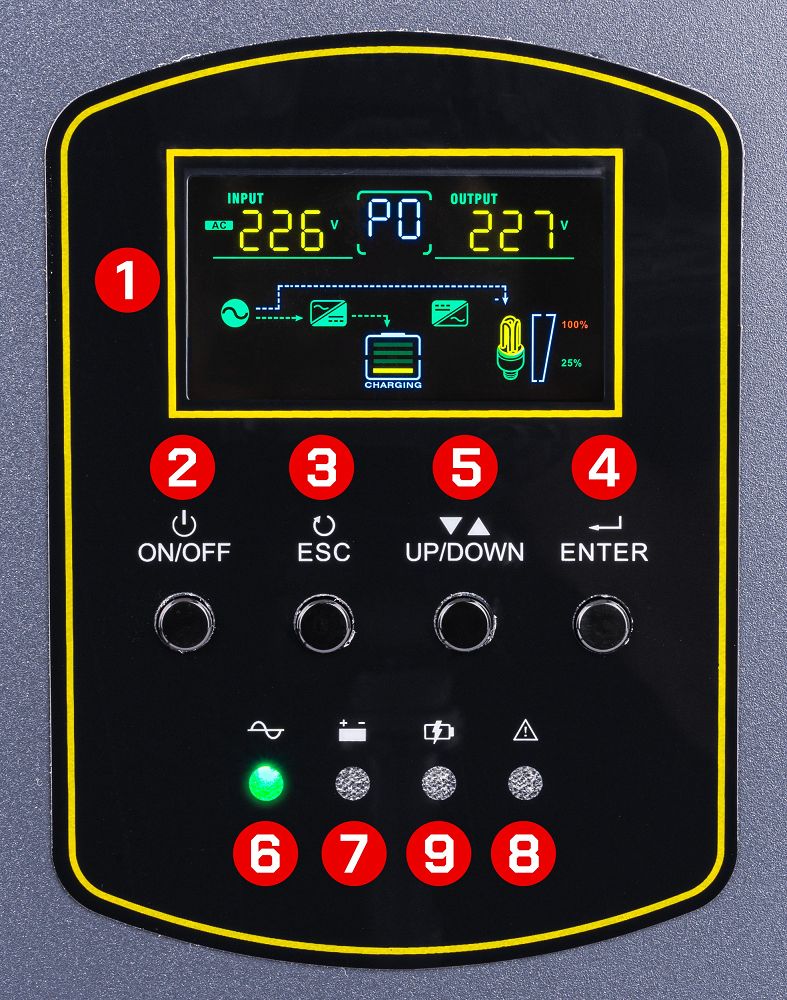

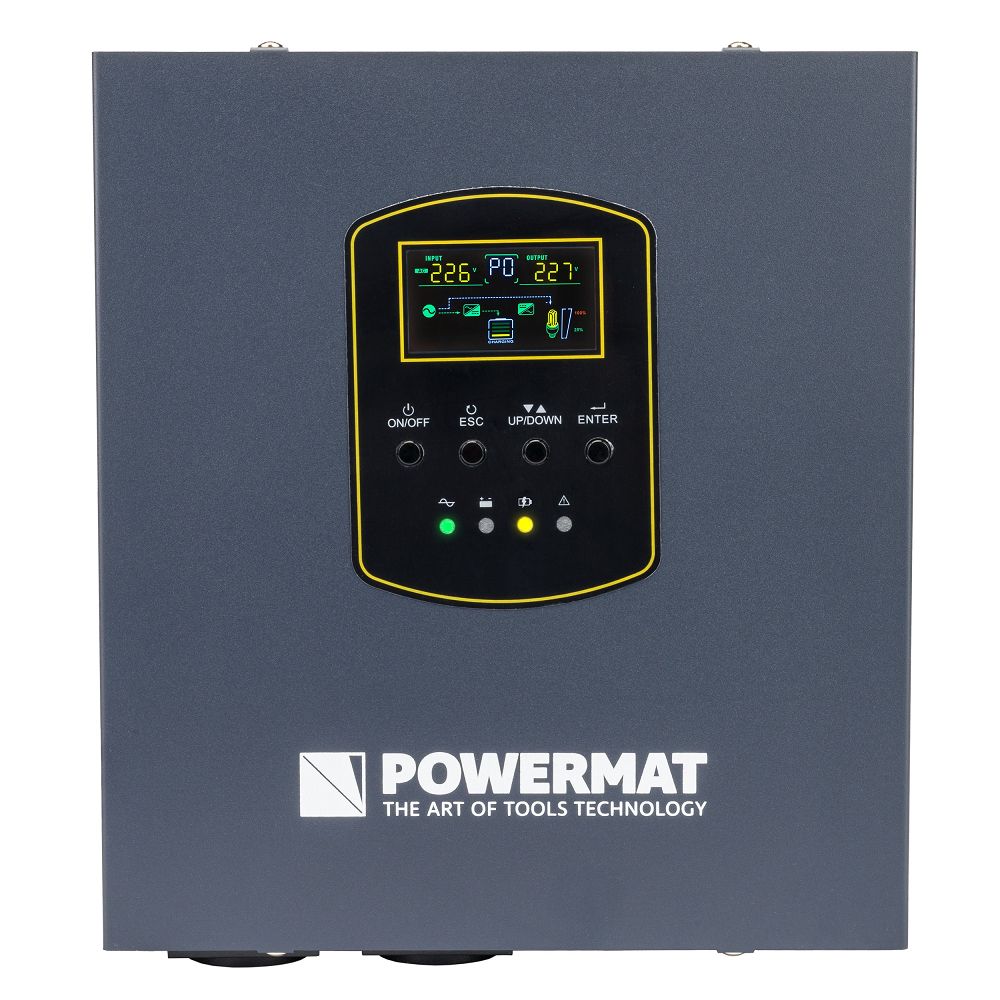

Juhtpaneel ja LCD ekraan: Võimaldab jälgida ja seadistada seadme parameetreid. Ekraan kuvab sisend- ja väljundpinget, sagedust, aku taset, koormust ja töörežiimi.
Töörežiimid
UPS-režiim: Seade toidab koormust vooluvõrgust, laadides samal ajal akut. Ebastabiilse pinge või voolukatkestuse korral lülitub koheselt akutoitele.
Laadija režiim: Ainult aku laadimine, ilma et koormust toidetaks.
Inverteri režiim: Seade toidab koormust otse akust, ilma et oleks ühendatud vooluvõrku.
Kaitsemehhanismid
Ülekoormuskaitse
Aku ülelaadimise ja süvatühjenemise kaitse
Lühisekaitse
Termokaitse
Kaitse liiga kõrge ja madala sisendpinge eest
Kasutusvaldkonnad
Seade sobib katkematut toidet ja kaitset vajavatele seadmetele, näiteks:
Keskkütte ahjud, pumbad ja kontrollerid
Arvutid, serverid, tööjaamad
Alarmsüsteemid
Telekommunikatsiooni- ja fiskaalseadmed
Audio- ja videotehnika
Aku ühendamine

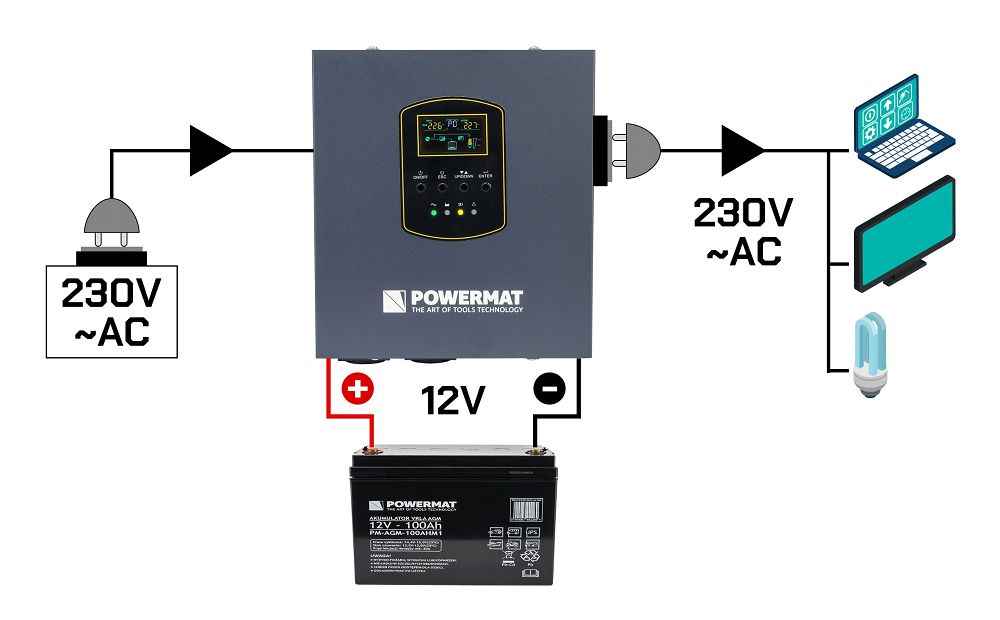

Seade nõuab välise 12 V aku ühendamist. Akusid ühendades tuleb tagada korrektne polaarsus (+ klemm ühendada “+” pesaga ja – klemm “-” pesaga).

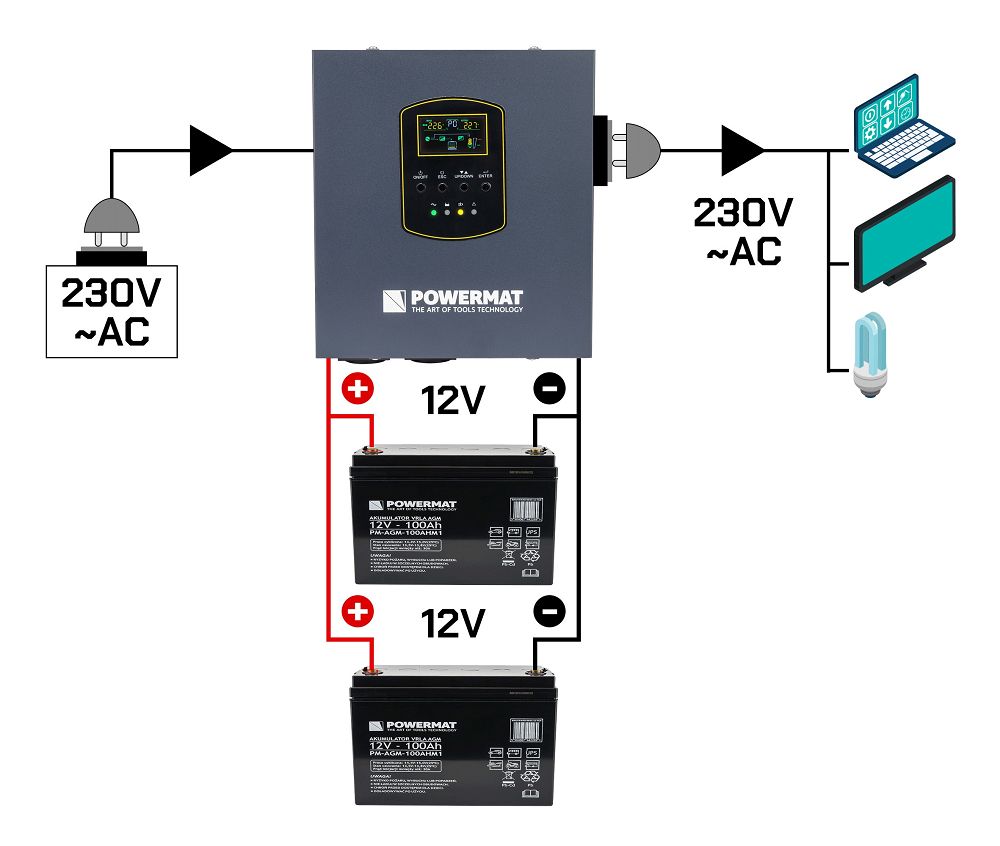

Mitme aku ühendamine (paralleelühendus): Suurema mahtuvuse saavutamiseks tuleb akud ühendada paralleelselt. Soovitatav on kasutada sama mahtuvuse, tehnoloogia (nt kõik AGM) ja kulumisastmega akusid. Ühenduskaablid peavad olema piisava ristlõikega ja võimalikult lühikesed.
